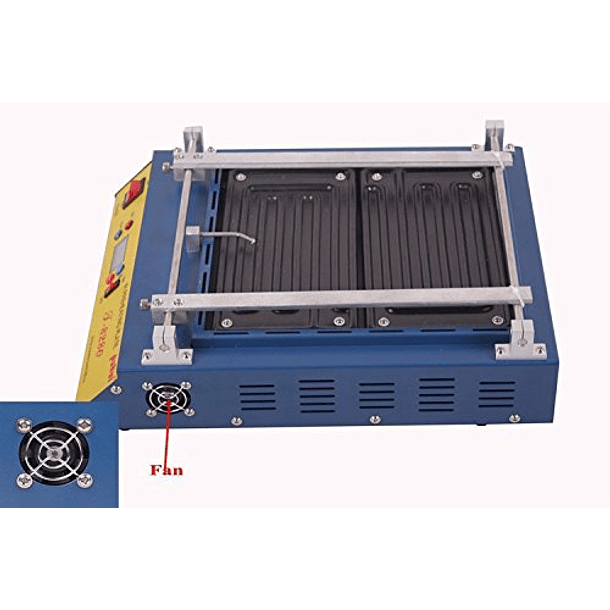

Horno de precalentamiento T8280 T-8280 Tabla de precalentami

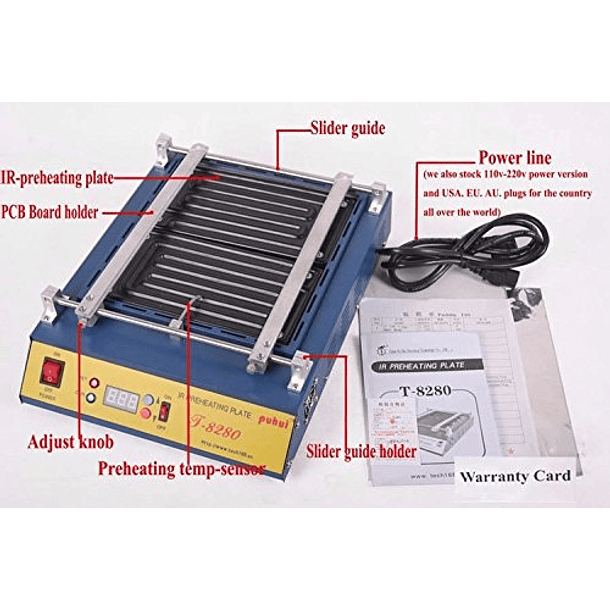

1. Inspeccione la máquina y luego ábrala Verifique la conexión de la línea eléctrica. Enciende el botón de encendido. Permita que se complete la autoprueba de encendido (POST) del T-8280. Después de esto, los puntos de ajuste de temperatura mostrarán el último valor utilizado. El interruptor negro en el panel frontal se usa para controlar la placa de precalentamiento por infrarrojos; presione el botón azul (arriba), el botón rojo (abajo), puede ajustar la temperatura de la placa de precalentamiento infrarrojo entre 0 C y 450 C. Presione el botón "ON", la placa de precalentamiento por infrarrojos comienza a funcionar, presione "OFF", deja de funcionar. 2. Operación de precalentamiento de la placa PCB (1) Colocación y ajuste de la placa PCB: De acuerdo con el tamaño de la placa PCB, ajuste el soporte de la placa PCB, luego coloque la placa PCB y fije la perilla de ajuste. De acuerdo con el tamaño de la placa PCB y los requisitos tecnológicos de soldadura, presione el botón azul (arriba) y el botón rojo (abajo), regule la temperatura de salida de la placa de precalentamiento entre 0C y 450C (2) Precalentamiento abierto y cerrado: presione el botón "ON ", abra la placa de precalentamiento durante unos 3-5 minutos, haga que la temperatura sea el valor de ajuste y luego continúe con el siguiente paso. Terminando, presione "OFF", la placa de precalentamiento deja de funcionar. Atención: no cierre el interruptor de encendido hasta que la máquina se enfríe por completo. El conjunto de temperatura de precalentamiento: si la placa PCB contiene plomo, ajuste la temperatura de la placa de precalentamiento infrarroja a 100-120C; si no, ajuste a 120-140C. También puede configurar la temperatura de precalentamiento de acuerdo con la experiencia y la tecnología de los usuarios. 3. Instalación y ajuste de la máquina: 1. Esta máquina selecciona el componente infrarrojo para emitir calor que explora de forma independiente, adopta una temperatura inteligente PID avanzada y controla la temperatura con precisión. 2. T-8280 puede lograr calentar la placa PCB y el componente que contiene plomo o no, especialmente para las piezas BGA y SMD. 3. Use calor infrarrojo, fácil de cortar, proporción de calor, no tenga flujo de siroco. No cambie los componentes pequeños en la placa PCB, asegure la calidad de la soldadura. 4. Esta máquina tiene un sistema de calentamiento de 600W, ampliamente a 280x270mm. Se puede usar junto con la soldadora de mano por infrarrojos T-835.
